本文介绍如何配置 VCK190 板卡环境（2023.2 版本），包括烧录 System Controller、Vitis System 烧录，以及远程访问 VCK190 板卡、进行 HW Test 等。

Part-1: VCK190 Board Setup

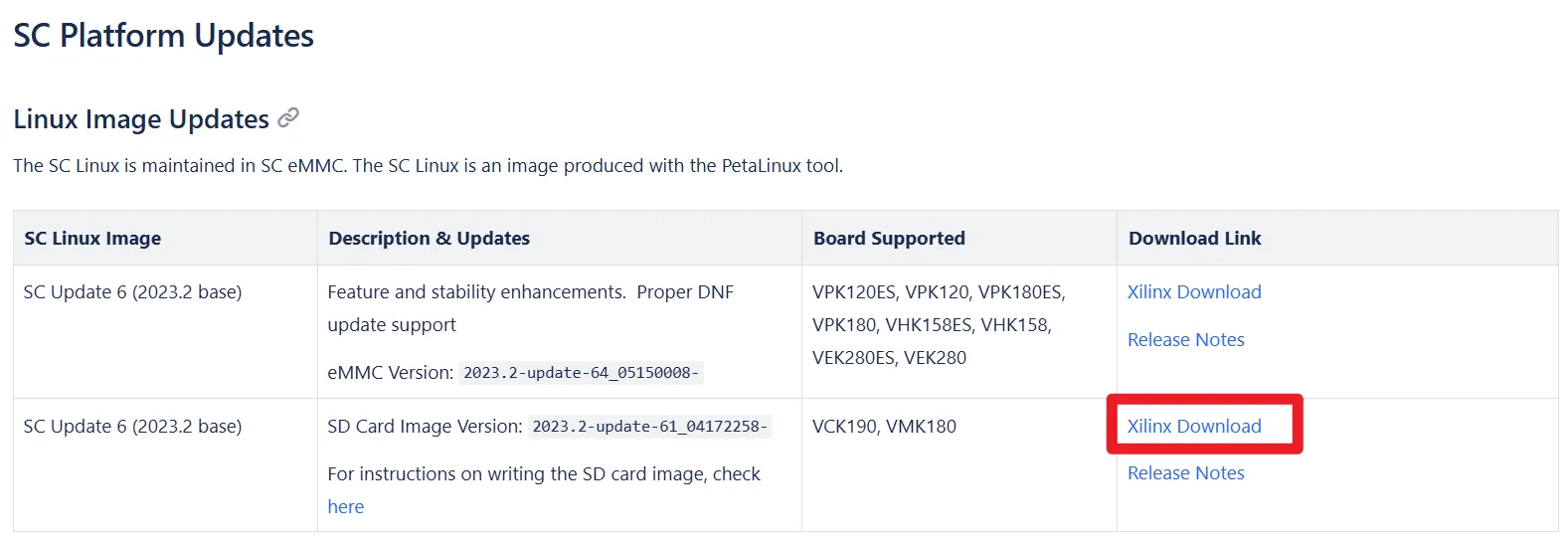

1 下载 SC Image (System Controller)

• 下载地址

2 烧录 SC 至 sysctrl sdcard

使用 Etcher 烧录 上述 .img 文件至 sysctrl 的 sdcard

Part-2: VCK190 板卡远程访问

Step 1. 准备工作

• 导入 xsdb 环境

1

source /usr/xilinx/Vivado/2023.2/settings64.sh

• 打开两个终端，分别运行以下命令:

对于 SC：

1
2
3

picocom /dev/ttyUSB3 -b 115200
ext Enter Tab   #ext 是连续三个字母输入，然后是回车键和tab键
reboot

对于 Versal:

1

picocom /dev/ttyUSB1 -b 115200

Step 2. 从 JTAG 启动

新开一个终端，运行JTAG 启动脚本

1
2

xsdb
source /usr/xilinx/vck190/xilinx-vck190-2023.2/boot-bsp.txt

该脚本内容如下：

• 注意：下列路径需替换为实际合法路径，prebuilt 文件前往本文开头网页下载对应版本
  boot-bsp.txt

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46

  proc switch_to_jtag {} { tar -set -filter {name =~ "Versal *"} # Enable ISO mwr -force 0xf1120000 0xffbff # Switch to JTAG mode mwr 0xf1260200 0x0100 mrd 0xf1260200 # Set MULTIBOOT address to 0 mwr -force 0xF1110004 0x0 # SYSMON_REF_CTRL is switched to NPI by user PDI so ensure its # switched back mwr -force 0xF1260138 0 mwr -force 0xF1260320 0x77 # Perform reset tar -set -filter {name =~ "PMC"} rst after 10 tar -set -filter {name =~ "Versal *"} mrd -force 0xF1120000 } tar -set -filter {name =~ "Versal *"} after 2000 # switch to jtag switch_to_jtag connect targets -set -nocase -filter {name =~ "*PMC*"} puts stderr "INFO: Downloading BIN file: /usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/BOOT.BIN to the target." device program "/usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/BOOT.BIN" targets -set -nocase -filter {name =~ "*A72*#0"} stop targets -set -nocase -filter {name =~ "*Versal*"} puts stderr "INFO: Loading image: /usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/Image at 0x00200000" dow -data -force "/usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/Image" 0x00200000 puts stderr "INFO: Loading image: /usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/ramdisk.cpio.gz.u-boot at 0x04000000" dow -data -force "/usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/ramdisk.cpio.gz.u-boot" 0x04000000 puts stderr "INFO: Loading image: /usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/boot.scr at 0x20000000" dow -data -force "/usr/xilinx/vck190/xilinx-vck190-2023.2/pre-built/linux/images/boot.scr" 0x20000000 after 2000 targets -set -nocase -filter {name =~ "*A72*#0"} con exit puts stderr "INFO: Saving XSDB commands to boot-bsp.txt. You can run 'xsdb boot-bsp.txt' to execute"

在 Versal 终端窗口观察板卡是否成功启动（会打印内核日志）

Step 3. 烧录 sd_card.img 至 Versal

• 从主机上传 sd_card.img 到 Versal 系统下的 home

在 Versal 终端窗口执行

1
2
3
4
5
6
7

ifconfig eth0 10.42.0.190
cd /home/petalinux
tftp -gr sd_card.img 10.42.0.1  # 这里时间比较长
ls -lht                         # 查看文件，一般应该在3G左右

# 检查 sd_card.img 镜像信息是否正确（对比主机中编译的 sd_card.img）
file /tmp/sd_card.img

• 在 Versal 烧录 sd_card.img 至板卡的内存卡

1

dd if=sd_card.img of=/dev/mmcblk0

• 使用 fdisk 验证烧录的分区是否正确

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

sudo fdisk /dev/mmcblk0
2         # 进入分区模式
p         # 查看分区
q         # 退出

成功后应如下所示，有两个分区，其中分区1为boot分区
---------------------------------------------------------------------------------------
Disk /dev/mmcblk0: 30 GB, 31914983424 bytes, 62333952 sectors
486984 cylinders, 4 heads, 32 sectors/**track**
Units: sectors of 1 * 512 = 512 bytes

Device       Boot StartCHS    EndCHS        StartLBA     EndLBA    Sectors  Size Id Type
/dev/mmcblk0p1 *  16,0,1      1023,3,32         2048    2000895    1998848  976M 83 Linux
/dev/mmcblk0p2    1023,3,32   1023,3,32      2000896    6291455    4290560 2095M 83 Linux
------------------------------------------------------------------------------------------

在 SC 窗口重启板卡

1

reboot

Step 4. 切换板卡启动模式为 sdcard boot mode

• 方法一：执行以下脚本手动从 sdcard 启动：
  • 启动后在从 Versal 窗口输入用户密码登录

1
2
3
4
5

xsdb
source /usr/xilinx/vck190/sd_boot.txt

# account: petalinux
# password: root

• 方法二：从 BEAM Web 调试台切换启动模式

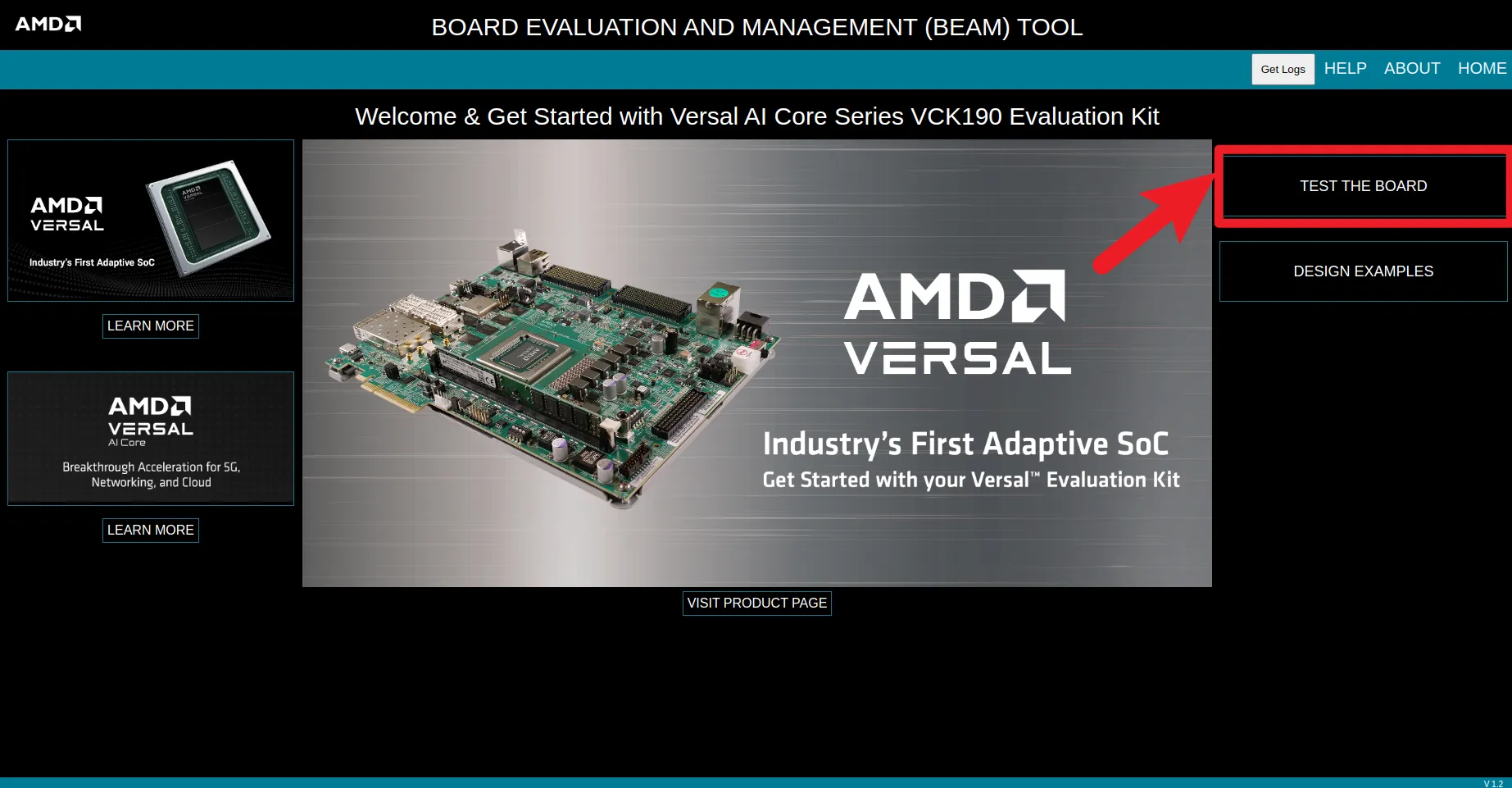

  • 打开 BEAM Web 调试台，点击 Boot Mode 选择 SD Card 启动

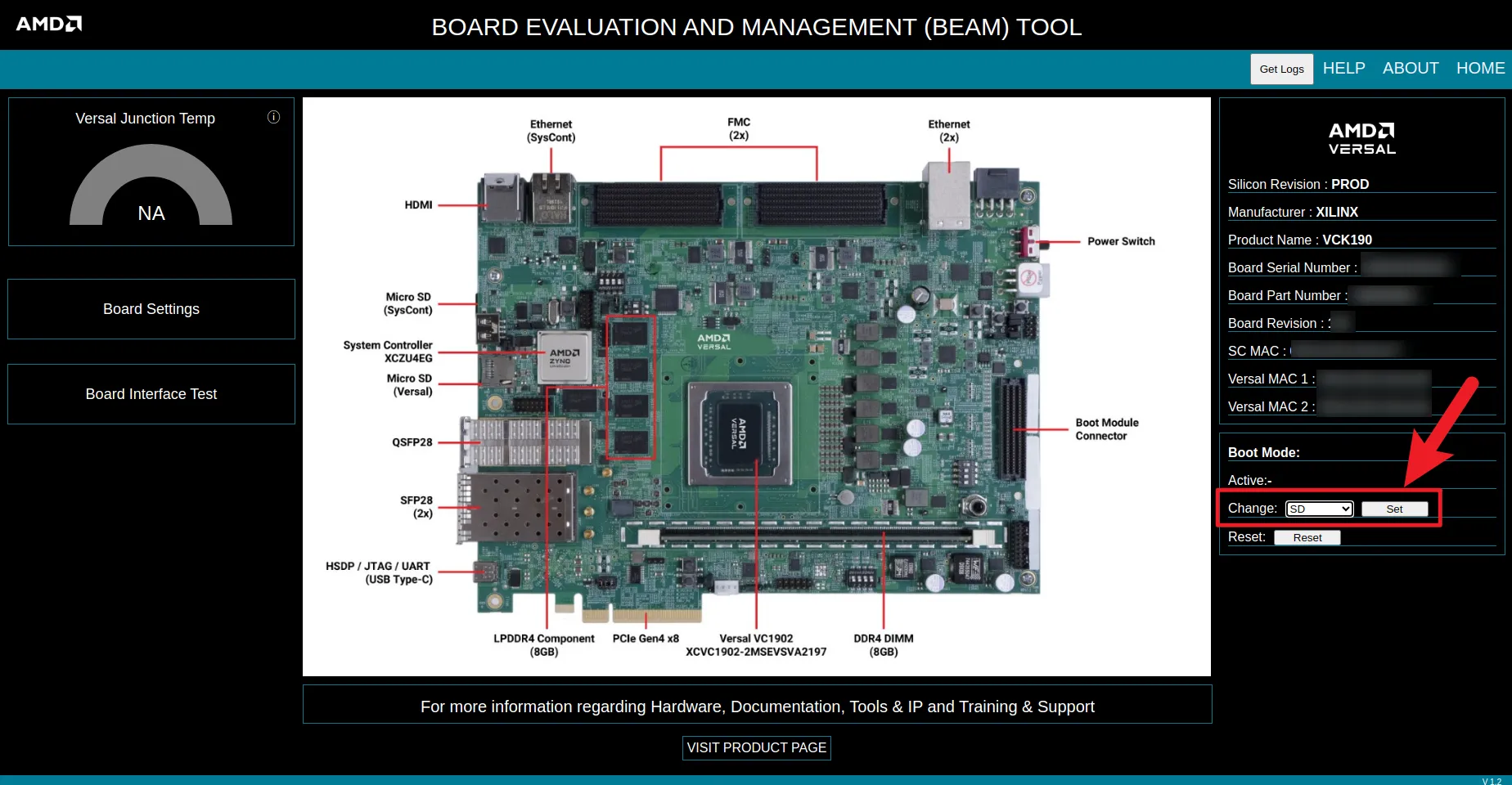

  • 切换启动模式至 SD，点击 Set，此时 Versal 会自动重启

Step 5. HW Test（从板卡运行 .xclbin）

1
2
3

sudo -i  #password: root
cd /mnt/mmcblk0p1
./host.exe foo.xclbin

Step 6.（可选）格式化 sdcard

如果不再接着使用，请必须执行本步骤，防止下次使用时dd导致sd卡错误

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

cd ..
sudo umount /dev/mmcblk0*
sudo umount /dev/mmcblk0*   # 执行两次
sudo fdisk /dev/mmcblk0
2         # 进入分区模式

d         # 删除所有分区
1
d
2

n         # 建立一个分区
p         # 主分区
1
32        # start pos
3000000   # end pos

p         # 查看分区
w         # 保存并退出

正确分区如下所示
------------------------------------------------------------------------------------
Command (m for help): p
Disk /dev/mmcblk0: 30 GB, 31914983424 bytes, 62333952 sectors
486984 cylinders, 4 heads, 32 sectors/track
Units: sectors of 1 * 512 = 512 bytes

Device       Boot StartCHS    EndCHS        StartLBA     EndLBA    Sectors  Size Id Type
/dev/mmcblk0p1    0,1,1       1023,3,32           32    3000000    2999969 1464M 83 Linux
------------------------------------------------------------------------------------

Step 7. 退出系统

退出picocom，在versal和sys窗口分别运行

1

ctrl-a ctrl-x

Part-3: 常见错误 Messages

在主机 xsdb 工具中使用如下命令检测板卡状态：

1
2

connect
ta

• ROM in error state、ftdidb_lock failed: FTDMGR wasnt properly initialized、DAP (Cannot open JTAG port: DAP security gate closed) 等问题：
  • 在 SC 窗口重启 System Controller
• AXI AP transaction error
  • 在主机 xsdb 工具中运行以下命令：

1

rst -dap

• picocom 显示串口 busy：

1
2

lsof | grep /dev/ttyUSBx
kill -9 pid
